A 3000 HV

Stereo güç amplifikatörü. Değiştirilebilir mono.

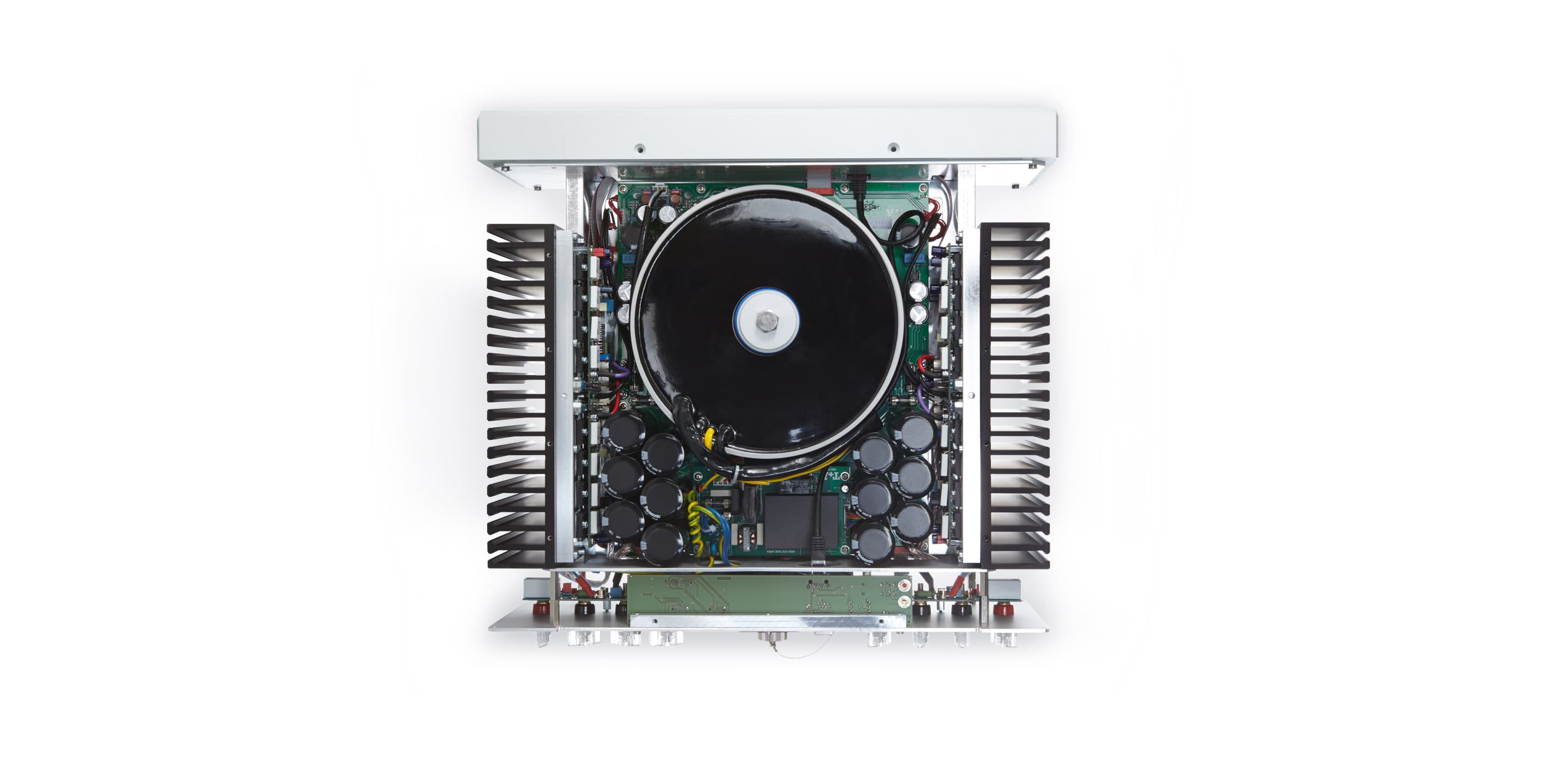

A 3000 HV, T+A'nın özel stereo güç amplifikatörüdür; 8 ohm'da kanal başına 300W ve 4 ohm'da 500W sunar — ayrıca en zorlu uygulamalar için çıkışı 4 ohm'da 650W'a yükselten değiştirilebilir bir mono moduyla. Çapraz bağlı diferansiyel kaskot voltaj amplifikatörü, termal izleme bipolar çıkış transistörlerine sahip tamamen simetrik MOSFET güdümlü bir akım amplifikatör aşamasını besler. Voltaj ve akım amplifikasyon devreleri, 10 mm alüminyum duvarlarla bölünmüş ayrı kasa bölümlerinde bireysel kartlar üzerinde galvanik olarak ayrılmıştır. 120.000 µF rezerv kapasitesi ve tüm yüzeylerinde rodyum kaplama ile saf pirinçten işlenmiş hoparlör terminalleri.

Bir Bakışta

●300W/8 ohm, 500W/4 ohm stereo

●Değiştirilebilir mono (650W/4 ohm)

●Galvanik aşama ayrımı

●120.000 µF rezerv

●Rodyum kaplı pirinç terminaller

●Herford, Almanya'da üretilmiştir

Temel Özellikler

300W/500W Stereo, Değiştirilebilir Mono

Stereoda kanal başına 300W/8 ohm ve 500W/4 ohm; mono moda geçirildiğinde genişletilmiş saf A Sınıfı aralığıyla 650W/4 ohm.

Galvanik Aşama Ayrımı

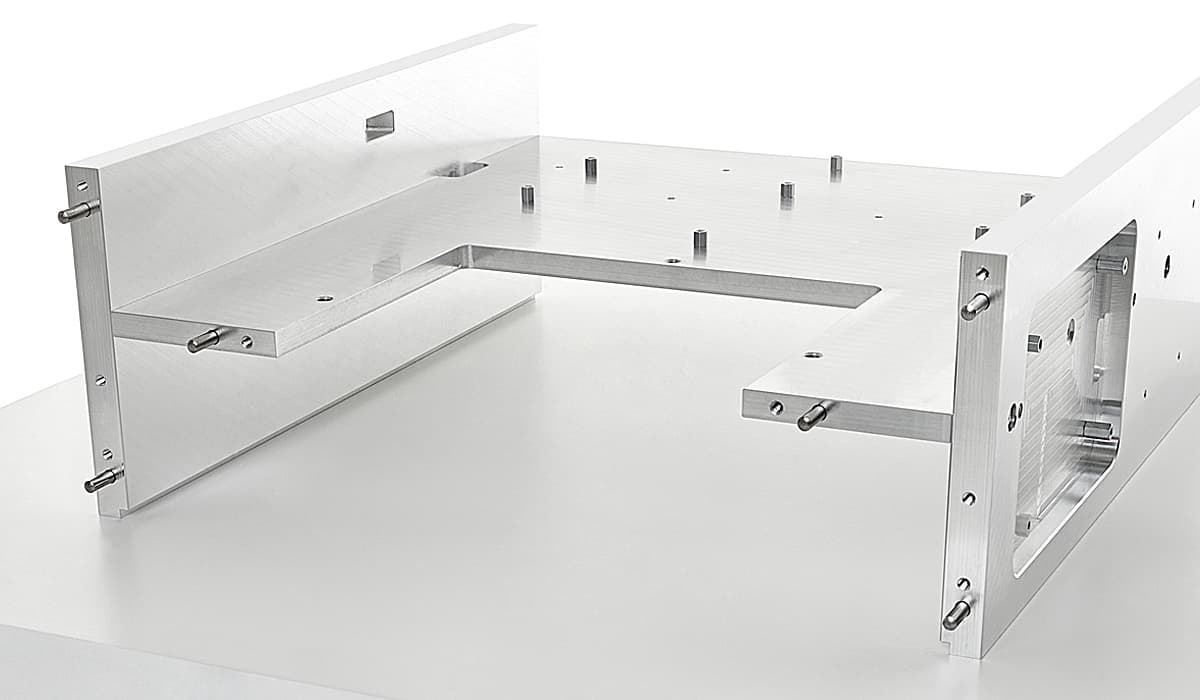

Voltaj ve akım amplifikasyonu, 10 mm alüminyum duvarlarla bölünmüş ayrı kasa bölümlerindeki ayrı kartlarda — sıfır manyetik saçak alan.

Termal İzleme Çıkış Aşaması

Entegre sıcaklık izleme diyotlarına sahip bipolar çıkış transistörleri, termal sürüklenmeyi sürekli olarak izler ve telafi eder.

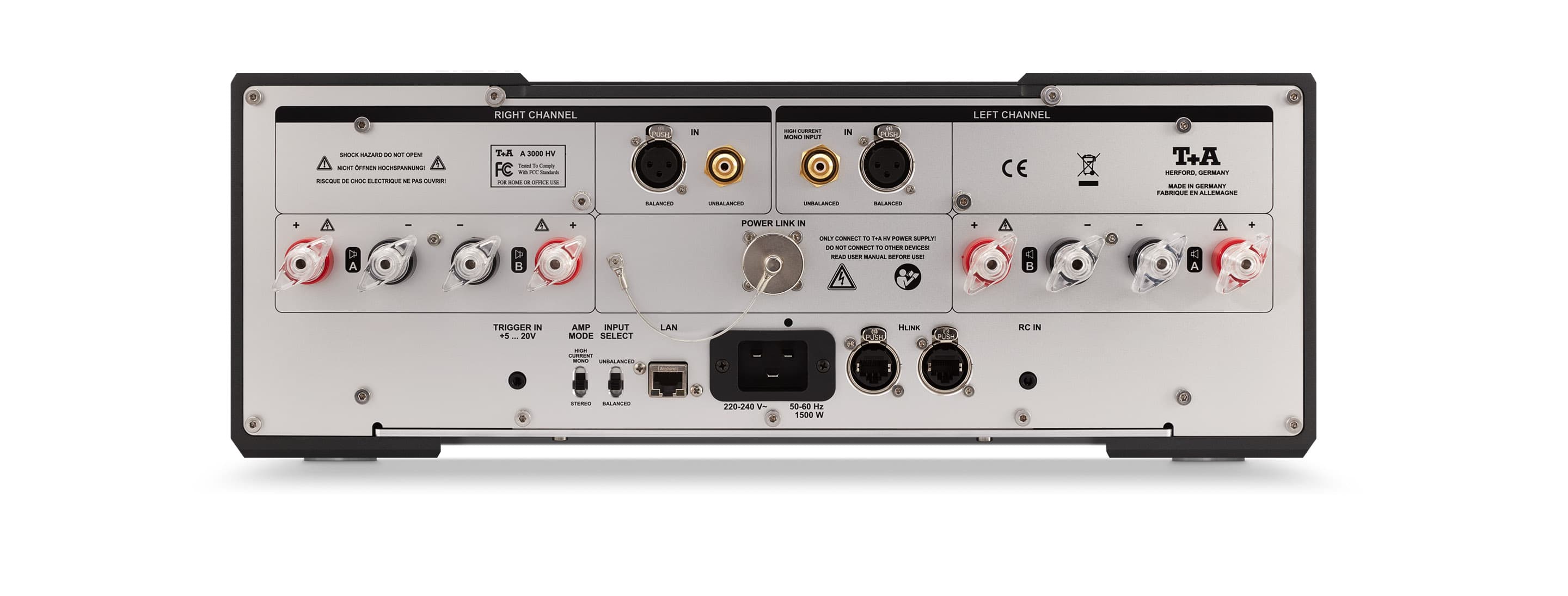

Saf Pirinç Hoparlör Terminalleri

Mümkün olan en düşük kontakt direnci için tüm yüzeylerinde rodyum kaplama ile saf pirinçten işlenmiştir.

İçindeki Teknolojiler

Yüksek Voltaj Teknolojisi

Tüp doğrusallığı. Transistör gücü.

T+A'nın HV amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — preamplifikatörlerde 100V'a, güç amplifikatörlerinde 360V'a kadar. Bu, ses sinyalinin her transistörün çalışma eğrisinin %20'sinden daha azını kullanmasını zorlayarak en doğrusal bölgede kalmasını sağlar. Sonuç, transistör gücü, bant genişliği ve güvenilirliği ile tüp benzeri doğrusallık ve doğallıktır — neredeyse hiç negatif geri besleme gerekmez. Tamamen ayrık bileşenlerden, bireysel olarak seçilmiş ses kalitesinde J-FET transistörlerden, kapalı altın kontaklı rölelerden ve hassas ayrık direnç ses kontrolünden oluşturulmuştur.

Çoğu katı hal amplifikatörü, transistörlerini transfer karakteristiklerinin geniş bir bölümünde çalıştırır ve bu da büyük miktarda negatif geri besleme ile düzeltilmesi gereken doğrusal olmayan davranışa yol açar — kağıt üzerinde bozulmayı azaltan ancak dinamikleri sıkıştırabilen ve kendi sonik imzasını ekleyebilen bir teknik. T+A'nın yaklaşımı temelden farklıdır: güç amplifikatörlerinde besleme voltajını 360V'a yükselterek (tipik 60–80V'a kıyasla), müzik sinyali her transistörün çalışma eğrisinin yalnızca en doğrusal %20'sini kullanır — bir transistörün neredeyse bir vakum tüpüyle aynı şekilde davrandığı bölge. Bu, negatif geri beslemenin neredeyse sıfır seviyelere indirilebilmesi anlamına gelir ve sinyalin orijinal dinamiklerini, mikro detaylarını ve mekansal bilgilerini korur. Her HV devresi entegre devreler yerine ayrık bileşenlerden üretilir: bireysel olarak seçilmiş ve eşleştirilmiş ses kalitesinde J-FET transistörler, sinyal anahtarlaması için hermetik kapalı altın kontaklı röleler ve her seviyede mükemmel kanal dengesi sağlayan hassas ayrık direnç merdiveni ses kontrolü.

DASS Galvanik İzolasyon

Dijital ve analog. Tamamen ayrı.

T+A'nın Dijital-Analog Ayırma Sistemi, dijital ve analog cihaz bölümleri arasında tam galvanik ayırma sağlamak için ultra hızlı Silicon Labs dijital izolatörleri kullanır. Her alan kendi tamamen ayrı güç kaynağına ve şebeke transformatörü bölümüne sahiptir ve dijital gürültünün analog sinyal yollarını kirletmesini önler.

Dijital işleme ile analog sesi birleştiren herhangi bir cihazda — streamerlar, DAC'lar, entegre amplifikatörler — yüksek hızlı dijital devreler, paylaşılan toprak düzlemleri, güç kaynağı rayları ve hatta fiziksel yakınlık yoluyla hassas analog sinyal yoluna bağlanabilen elektromanyetik gürültü üretir. Çoğu üretici bunu dikkatli PCB düzeni ve filtreleme ile yönetmeye çalışır, ancak dijital ve analog devreler ortak bir elektriksel toprak paylaştığında bir miktar bağlantı kaçınılmazdır. T+A'nın DASS'ı bu sorunu en temel düzeyde ortadan kaldırır: ultra hızlı Silicon Labs dijital izolatörleri ses verilerini galvanik bir bariyerin üzerinden aktarır — dijital ve analog bölümler arasında kelimenin tam anlamıyla elektriksel bağlantı yoktur. Her alan kendi özel şebeke transformatörüne ve tamamen bağımsız güç kaynağına sahiptir, bu da dijital anahtarlama gürültüsünün analog devrelere ulaşacak iletken bir yolu olmadığı anlamına gelir. Duyulabilir fayda, daha düşük bir gürültü tabanı ve daha siyah bir arka plandır — dijital kirlilik tarafından maskelenen düşük seviyeli detayları ve mekansal ipuçlarını ortaya çıkarır.

HV Serisi

Mutlak referans.

T+A'nın amiral gemisi amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — güç aşamalarında 360V'a kadar. Bu, ses sinyalini her transistörün çalışma eğrisinin en doğrusal bölgesine zorlar ve katı hal gücü ve bant genişliğiyle tüp benzeri doğallık elde eder. Bireysel olarak seçilmiş J-FET transistörler, altın kontaklı röle anahtarlama ve çift-mono mimarisiyle tamamen ayrık yapı. T+A mühendisliğinin zirvesi.
