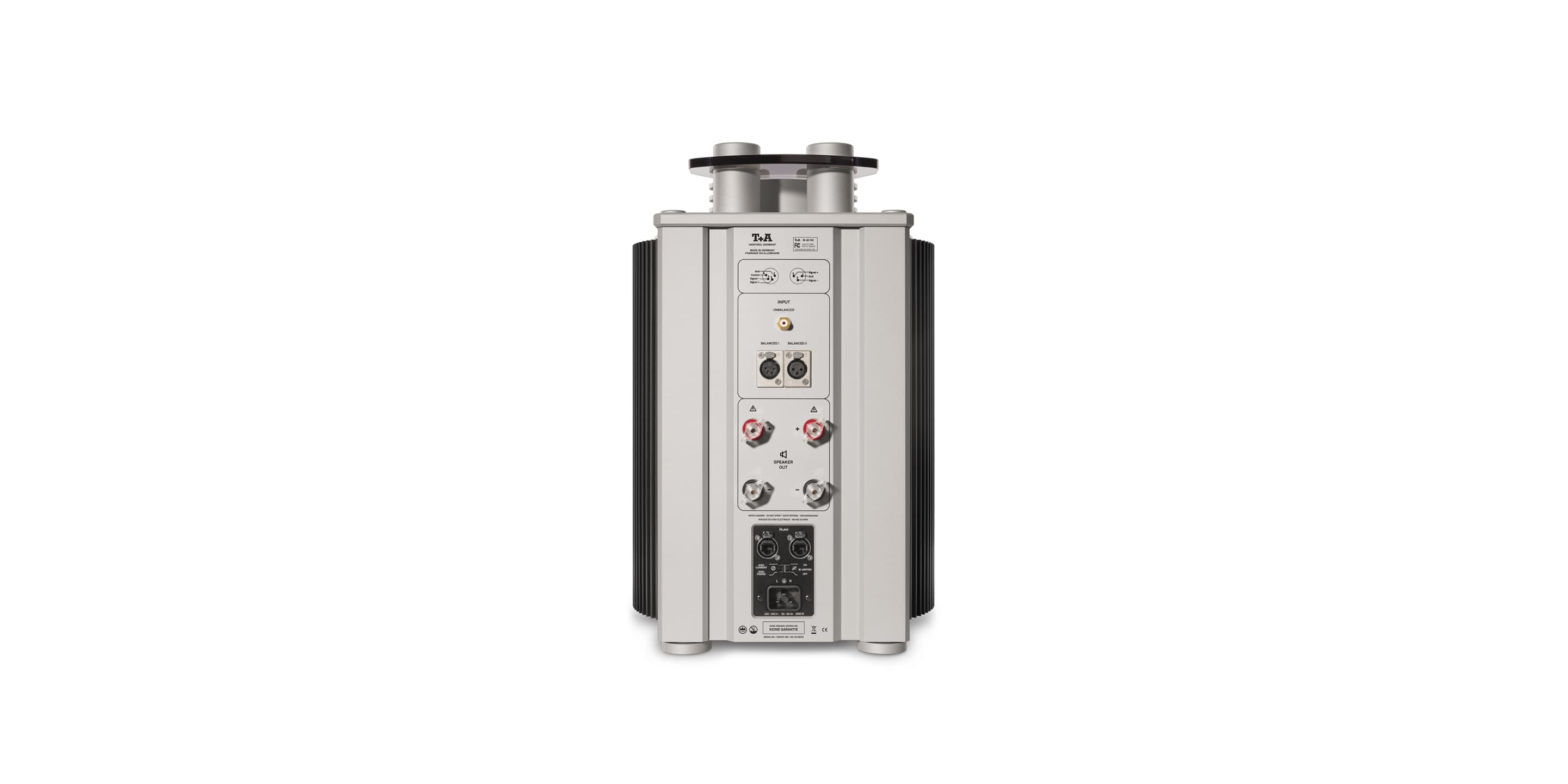

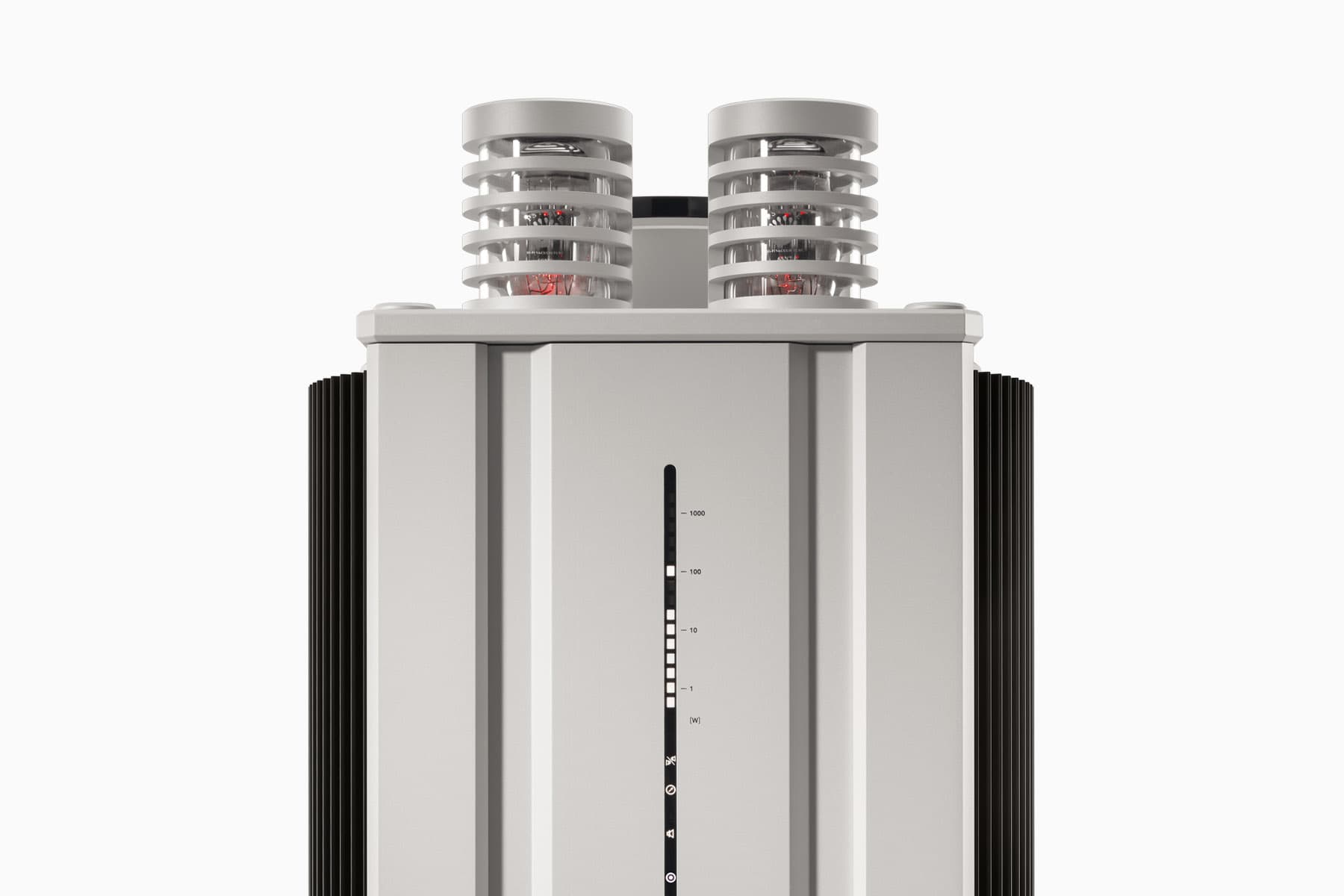

M 40 HV

Amiral gemisi mono güç. Hibrit vakum tüplü/transistör.

M 40 HV, T+A'nın amiral gemisi güç amplifikatörü ve HV serisindeki tek hibrit tasarımdır. Giriş aşaması, A Sınıfında çalışan 6SN7 vakum tüplü tamamen vakum tüplü bir kaskot devresi kullanır; bunu triod karakteristikli bir HV J-FET voltaj amplifikatörü ve son olarak yirmi halka emitörlü bipolar çıkış transistörüne sahip bir akım amplifikatör aşaması takip eder. Sonuç, tek bir kanaldan 8 ohm'da 550W ve 4 ohm'da 1.000W — ilk 60W saf A Sınıfında. 115'in üzerinde sönümleme faktörü, 65 V/µs slew rate ve 180.000 µF rezerv kapasitesi, her hoparlör üzerinde mutlak otorite sağlar. Stereo için iki ünite gereklidir.

Bir Bakışta

●550W/8 ohm, 1.000W/4 ohm mono

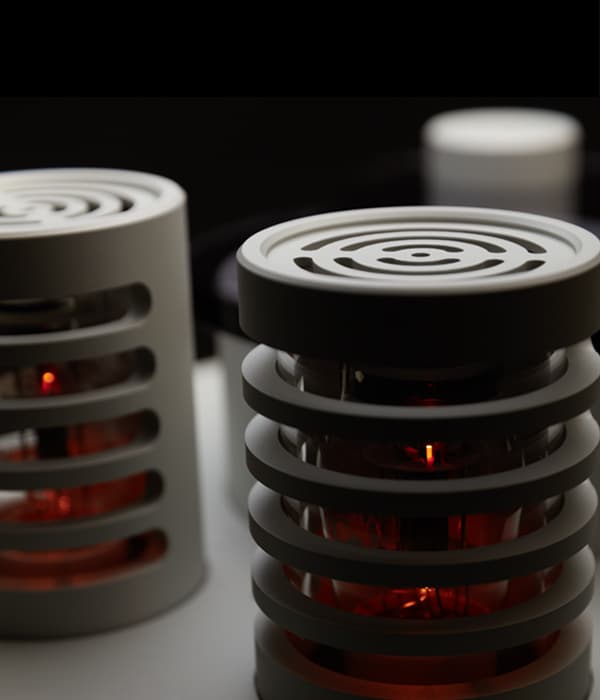

●6SN7 vakum tüplü giriş aşaması (A Sınıfı)

●20 halka emitörlü çıkış transistörü

●Sönümleme faktörü > 115

●60W'a kadar saf A Sınıfı

●Herford, Almanya'da üretilmiştir

Temel Özellikler

Hibrit Vakum Tüplü/Transistör Topolojisi

A Sınıfında tamamen vakum tüplü 6SN7 kaskot giriş aşaması, triod karakteristikli HV J-FET voltaj amplifikatörü ve yirmi halka emitörlü bipolar çıkış transistörü — HV serisindeki tek hibrit tasarım.

550W / 1.000W Mono Güç

Tek bir özel kanaldan 8 ohm'da 550W RMS, 4 ohm'da 1.000W. 60W'a kadar saf A Sınıfı, sorunsuz şekilde AB Sınıfına geçer.

Sönümleme Faktörü > 115

Diğer tüm HV amplifikatörlerinden önemli ölçüde yüksektir; en zorlu hoparlör yükleri üzerinde demir yumruk kavrama ve kontrol sağlar.

180.000 µF Rezerv

A 3000 HV veya PA 3100 HV'den %50 daha fazla rezerv kapasitesi, en aşırı dinamik tepelerde sınırsız akım dağıtımı sağlar.

İçindeki Teknolojiler

Yüksek Voltaj Teknolojisi

Tüp doğrusallığı. Transistör gücü.

T+A'nın HV amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — preamplifikatörlerde 100V'a, güç amplifikatörlerinde 360V'a kadar. Bu, ses sinyalinin her transistörün çalışma eğrisinin %20'sinden daha azını kullanmasını zorlayarak en doğrusal bölgede kalmasını sağlar. Sonuç, transistör gücü, bant genişliği ve güvenilirliği ile tüp benzeri doğrusallık ve doğallıktır — neredeyse hiç negatif geri besleme gerekmez. Tamamen ayrık bileşenlerden, bireysel olarak seçilmiş ses kalitesinde J-FET transistörlerden, kapalı altın kontaklı rölelerden ve hassas ayrık direnç ses kontrolünden oluşturulmuştur.

Çoğu katı hal amplifikatörü, transistörlerini transfer karakteristiklerinin geniş bir bölümünde çalıştırır ve bu da büyük miktarda negatif geri besleme ile düzeltilmesi gereken doğrusal olmayan davranışa yol açar — kağıt üzerinde bozulmayı azaltan ancak dinamikleri sıkıştırabilen ve kendi sonik imzasını ekleyebilen bir teknik. T+A'nın yaklaşımı temelden farklıdır: güç amplifikatörlerinde besleme voltajını 360V'a yükselterek (tipik 60–80V'a kıyasla), müzik sinyali her transistörün çalışma eğrisinin yalnızca en doğrusal %20'sini kullanır — bir transistörün neredeyse bir vakum tüpüyle aynı şekilde davrandığı bölge. Bu, negatif geri beslemenin neredeyse sıfır seviyelere indirilebilmesi anlamına gelir ve sinyalin orijinal dinamiklerini, mikro detaylarını ve mekansal bilgilerini korur. Her HV devresi entegre devreler yerine ayrık bileşenlerden üretilir: bireysel olarak seçilmiş ve eşleştirilmiş ses kalitesinde J-FET transistörler, sinyal anahtarlaması için hermetik kapalı altın kontaklı röleler ve her seviyede mükemmel kanal dengesi sağlayan hassas ayrık direnç merdiveni ses kontrolü.

DASS Galvanik İzolasyon

Dijital ve analog. Tamamen ayrı.

T+A'nın Dijital-Analog Ayırma Sistemi, dijital ve analog cihaz bölümleri arasında tam galvanik ayırma sağlamak için ultra hızlı Silicon Labs dijital izolatörleri kullanır. Her alan kendi tamamen ayrı güç kaynağına ve şebeke transformatörü bölümüne sahiptir ve dijital gürültünün analog sinyal yollarını kirletmesini önler.

Dijital işleme ile analog sesi birleştiren herhangi bir cihazda — streamerlar, DAC'lar, entegre amplifikatörler — yüksek hızlı dijital devreler, paylaşılan toprak düzlemleri, güç kaynağı rayları ve hatta fiziksel yakınlık yoluyla hassas analog sinyal yoluna bağlanabilen elektromanyetik gürültü üretir. Çoğu üretici bunu dikkatli PCB düzeni ve filtreleme ile yönetmeye çalışır, ancak dijital ve analog devreler ortak bir elektriksel toprak paylaştığında bir miktar bağlantı kaçınılmazdır. T+A'nın DASS'ı bu sorunu en temel düzeyde ortadan kaldırır: ultra hızlı Silicon Labs dijital izolatörleri ses verilerini galvanik bir bariyerin üzerinden aktarır — dijital ve analog bölümler arasında kelimenin tam anlamıyla elektriksel bağlantı yoktur. Her alan kendi özel şebeke transformatörüne ve tamamen bağımsız güç kaynağına sahiptir, bu da dijital anahtarlama gürültüsünün analog devrelere ulaşacak iletken bir yolu olmadığı anlamına gelir. Duyulabilir fayda, daha düşük bir gürültü tabanı ve daha siyah bir arka plandır — dijital kirlilik tarafından maskelenen düşük seviyeli detayları ve mekansal ipuçlarını ortaya çıkarır.

HV Serisi

Mutlak referans.

T+A'nın amiral gemisi amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — güç aşamalarında 360V'a kadar. Bu, ses sinyalini her transistörün çalışma eğrisinin en doğrusal bölgesine zorlar ve katı hal gücü ve bant genişliğiyle tüp benzeri doğallık elde eder. Bireysel olarak seçilmiş J-FET transistörler, altın kontaklı röle anahtarlama ve çift-mono mimarisiyle tamamen ayrık yapı. T+A mühendisliğinin zirvesi.
