PS 3000 HV

Harici güç kaynağı. 1.200 VA. 240.000 µF.

PS 3000 HV, T+A'nın HV serisi için özel harici güç kaynağıdır — bağlı amplifikatörün rezerv kapasitesini 240.000 µF'a çıkaran ve neredeyse hiç zaman gecikmesi olmadan 1.200 Jul'a kadar enerji sağlayan 1.200 VA'lık bir transformatör ünitesidir. Kapalı toroidal transformatörü, yalıtım bileşiğiyle bir alüminyum halkaya gömülmüş, mekanik titreşimi ortadan kaldırmak için çift yönlü rezonans emicilerle 10 mm'lik bir taban plakasına monte edilmiştir. Paralel kablolu düşük endüktiviteli kapasitörler iç direnci sıfıra yakın bir seviyeye indirir. PowerLink M 23 yüksek akım konektörleri aracılığıyla bağlanır ve tamamen HLink veri yolu üzerinden ana amplifikatör tarafından kontrol edilir. Bir VU metre, güç kaynağı voltajını veya sağlanan akımı gerçek zamanlı olarak görüntüler.

Bir Bakışta

●1.200 VA transformatör

●240.000 µF toplam rezerv

●Talep üzerine 1.200 Jul

●Kapalı toroidal transformatör

●PowerLink M 23 yüksek akım

●Herford, Almanya'da üretilmiştir

Temel Özellikler

1.200 VA / 240.000 µF

A 3000 HV veya PA 3100 HV'nin rezerv kapasitesini iki katına çıkarır ve talep üzerine 1.200 Jul'a kadar enerji sağlar.

Kapalı Toroidal Transformatör

Yalıtım bileşiğiyle alüminyuma gömülmüş, çift yönlü rezonans emicilerle 10 mm taban plakasına monte edilmiş — sıfır mekanik titreşim.

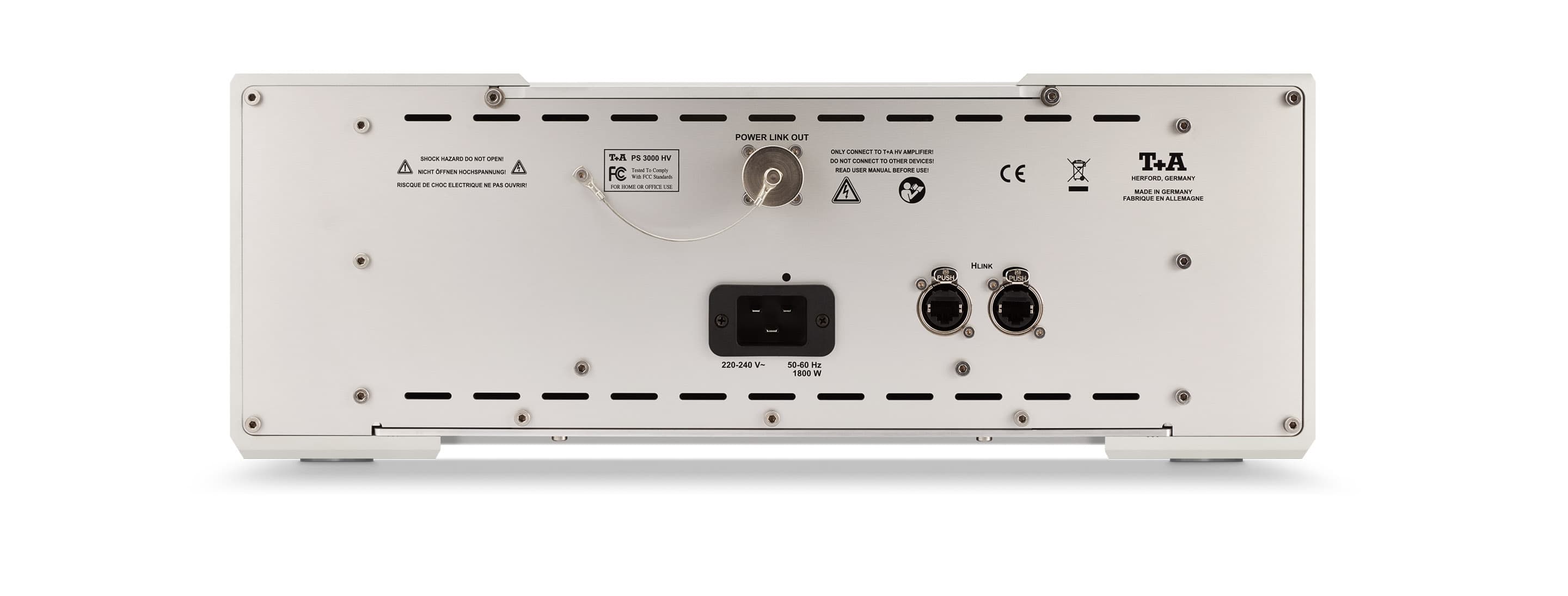

PowerLink M 23 Bağlantısı

Yüksek akım M 23 konektörleri ve HLink veri yolu kontrolü — PS 3000 HV tamamen bağlı amplifikatör tarafından yönetilir.

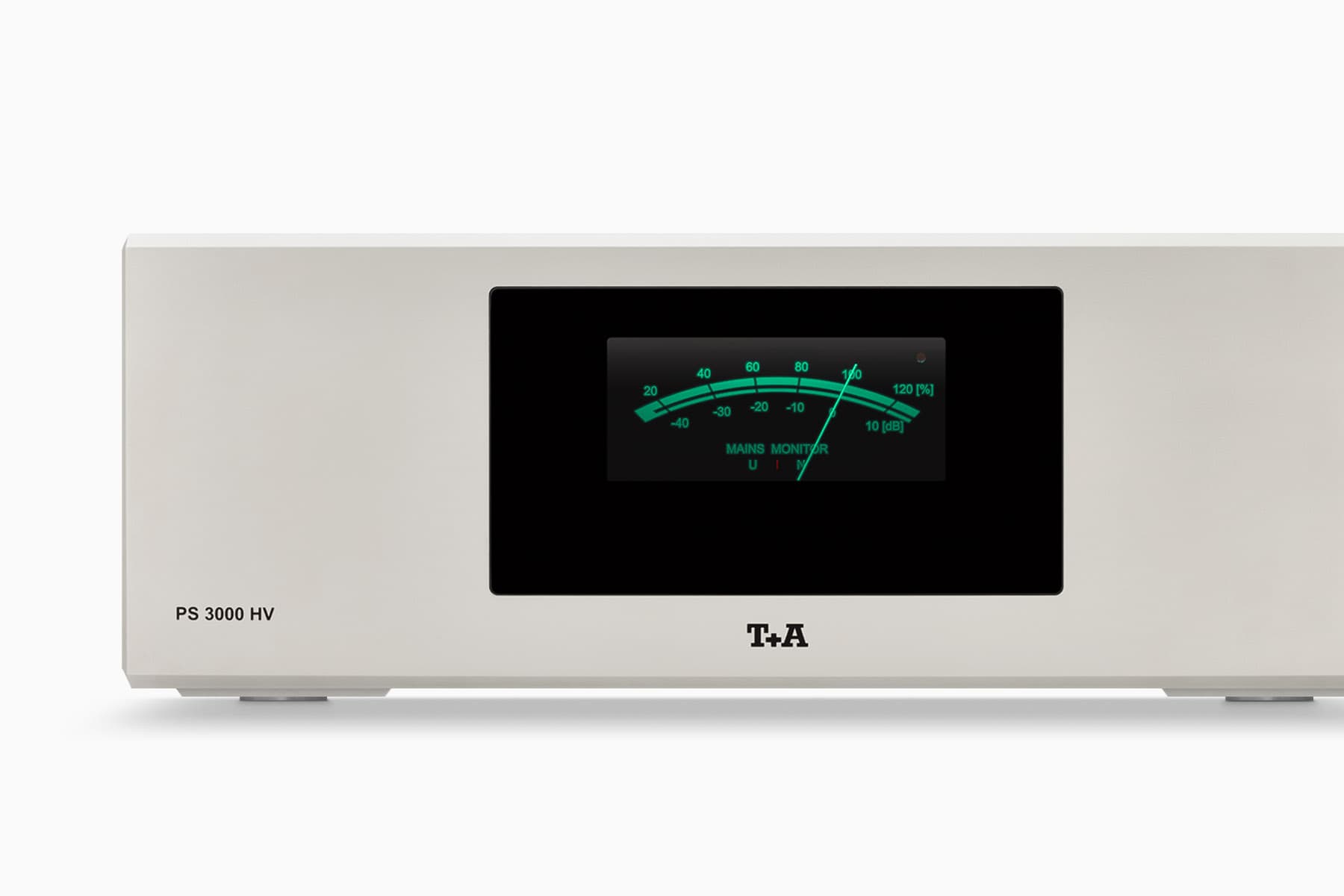

VU İzleme

Amplifikatöre sağlanan gerçek zamanlı güç kaynağı voltajını veya akımı gösterecek şekilde yapılandırılabilen büyük VU metre.

İçindeki Teknolojiler

Yüksek Voltaj Teknolojisi

Tüp doğrusallığı. Transistör gücü.

T+A'nın HV amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — preamplifikatörlerde 100V'a, güç amplifikatörlerinde 360V'a kadar. Bu, ses sinyalinin her transistörün çalışma eğrisinin %20'sinden daha azını kullanmasını zorlayarak en doğrusal bölgede kalmasını sağlar. Sonuç, transistör gücü, bant genişliği ve güvenilirliği ile tüp benzeri doğrusallık ve doğallıktır — neredeyse hiç negatif geri besleme gerekmez. Tamamen ayrık bileşenlerden, bireysel olarak seçilmiş ses kalitesinde J-FET transistörlerden, kapalı altın kontaklı rölelerden ve hassas ayrık direnç ses kontrolünden oluşturulmuştur.

Çoğu katı hal amplifikatörü, transistörlerini transfer karakteristiklerinin geniş bir bölümünde çalıştırır ve bu da büyük miktarda negatif geri besleme ile düzeltilmesi gereken doğrusal olmayan davranışa yol açar — kağıt üzerinde bozulmayı azaltan ancak dinamikleri sıkıştırabilen ve kendi sonik imzasını ekleyebilen bir teknik. T+A'nın yaklaşımı temelden farklıdır: güç amplifikatörlerinde besleme voltajını 360V'a yükselterek (tipik 60–80V'a kıyasla), müzik sinyali her transistörün çalışma eğrisinin yalnızca en doğrusal %20'sini kullanır — bir transistörün neredeyse bir vakum tüpüyle aynı şekilde davrandığı bölge. Bu, negatif geri beslemenin neredeyse sıfır seviyelere indirilebilmesi anlamına gelir ve sinyalin orijinal dinamiklerini, mikro detaylarını ve mekansal bilgilerini korur. Her HV devresi entegre devreler yerine ayrık bileşenlerden üretilir: bireysel olarak seçilmiş ve eşleştirilmiş ses kalitesinde J-FET transistörler, sinyal anahtarlaması için hermetik kapalı altın kontaklı röleler ve her seviyede mükemmel kanal dengesi sağlayan hassas ayrık direnç merdiveni ses kontrolü.

HV Serisi

Mutlak referans.

T+A'nın amiral gemisi amplifikatörleri, geleneksel tasarımlardan çok daha yüksek voltajlarda çalışır — güç aşamalarında 360V'a kadar. Bu, ses sinyalini her transistörün çalışma eğrisinin en doğrusal bölgesine zorlar ve katı hal gücü ve bant genişliğiyle tüp benzeri doğallık elde eder. Bireysel olarak seçilmiş J-FET transistörler, altın kontaklı röle anahtarlama ve çift-mono mimarisiyle tamamen ayrık yapı. T+A mühendisliğinin zirvesi.
